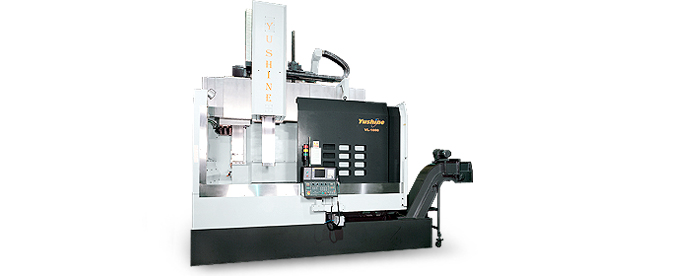

  Picture of CNC Turning Center VL-HR+PT Series

  Specifications of CNC Turning Center VL-HR+PT Series

型號 單位 VL-1000ATC VL-1200ATC VL-1600ATC
加工能力
工作台直徑 mm Ø1000 Ø1250 Ø1600
最大旋轉外徑 mm Ø1350 Ø1600 Ø2000
最大切削外徑 mm Ø1150 Ø1350 Ø1800
最大切削高度 mm 950 1250 1250
工作台最大承載重量 kg 4000 5000 8000
#第一主軸
主軸轉速-低 rpm 2~140 2~102 2~64
主軸轉速-高 rpm 141~600 103~300 65~256
最大扭力 N.m 10000 12500 18500
#第二主軸
主軸轉速 rpm N/A N/A N/A
最大扭力 N.m N/A N/A N/A
行程/進給
X軸行程 mm 1350 1475 1675
Z軸行程 mm 800 900 (1200) 900 (1200)
橫樑行程 mm 500 800 800
X軸快速進給 mm/min 12000 12000 12000
Z軸快速進給 mm/min 10000 10000 10000
切削進給 mm/rev 0.01~50 0.01~50 0.01~50
手動進給 mm/min 0~1260 0~1260 0~1260
刀具
刀把數量   12 Tools 12 Tools 12 Tools
刀把型式   BT50 BT50 BT50
最大刀把重量 kg 50 50 50
最大承載重量 kg 360 360 360
ATC刀把交換時間 sec 30 30 30
馬達
第一主軸馬達 kw 37/45 37/45 (60/75) 37/45 (60/75)
第二主軸馬達 kw N/A N/A N/A
X軸伺服馬達 kw 7.0 7.0 7.0
Z軸伺服馬達 kw 7.0 7.0 7.0
CF軸伺服馬達 kw N/A N/A N/A
橫樑升降機馬達 kw 1.5 2.25 2.25
油壓馬達 kw 3.75 3.75 3.75
輸送機馬達 kw 0.375 0.375 0.375
冷卻泵浦 kw 0.75+0.75+1.1 1.7+1.1 1.7+1.1
加工能力
油壓箱 Liter 100 100 100
冷卻箱 Liter 700 700 700
機械外觀
機台長寬 mm 4600x5500 4700x5800 5050x6300
機台高度 mm 5330 5500 5500
機台重量 kg 24000 32000 35000
電力需求 kva 75 80 80



型號 單位 VL-2000ATC VL-2500ATC VL-3000ATC
加工能力
工作台直徑 mm Ø2000 mm Ø2500 mm Ø3000 mm
最大旋轉外徑 mm Ø2500 mm Ø3000 mm Ø3500 mm
最大切削外徑 mm Ø2300 mm Ø2800 mm Ø3400 mm
最大切削高度 mm 1600 mm 1600 mm 1800 mm
工作台最大承載重量 kg 10000 15000 20000
第一主軸
主軸轉速-低 rpm 2~50 2~43 2~40
主軸轉速-高 rpm 51~200 44~160 41~120
最大扭力 N.m 54000 62700 68000
第二主軸
主軸轉速 rpm N/A N/A N/A
最大扭力 N.m N/A N/A N/A
行程/進給
X軸行程 mm 2275 2525 2775
Z軸行程 mm 1000 (1400) 1000 (1400) 1000 (1400)
橫樑行程 mm 1150 1150 1150
X軸快速進給 mm/min 10000 10000 10000
Z軸快速進給 mm/min 10000 10000 10000
切削進給 mm/rev 0.01~50 0.01~50 0.01~50
手動進給 mm/min 0~1260 0~1260 0~1260
刀具
刀把數量   12 Tools 12 Tools 12 Tools
刀把型式   BT50 BT50 BT50
最大刀把重量 kg 50 50 50
最大承載重量 kg 360 360 360
ATC刀把交換時間 sec 30 30 30
馬達
第一主軸馬達 kw 60/75 (75/100) 60/75 (75/100) 60/75 (75/100)
第二主軸馬達 kw N/A N/A N/A
X軸伺服馬達 kw 7.0 7.0 7.0
Z軸伺服馬達 kw 7.0 7.0 7.0
CF軸伺服馬達 kw N/A N/A N/A
橫樑升降機馬達 kw 3.75 3.75 3.75
油壓馬達 kw 3.75 3.75 3.75
輸送機馬達 kw 0.375 0.375 0.375
冷卻泵浦 kw 2.2+1.1 2.2+1.1 2.2+1.1
加工能力
油壓箱 Liter 130 130 130
冷卻箱 Liter 700 1100 1100
機械外觀
機台長寬 mm 4950x7320 5400x7570 6000x8170
機台高度 mm 6600 6600 6600
機台重量 kg 43000 52000 55000
電力需求 kva 140 140 140
